AT929三层赣州陈宅小别墅全套设计施工完整图纸15m×16m

本套图纸有施工图53张，效果图1张，包打印（效果图为彩图，施工图为A3大图），包邮，无电子版

建筑占地：15.24×16.34 (m)

图纸目录：	首层平面图、二层平面图、三层平面图、屋顶层平面图、立面图、首层平面图、二层平面图、三层平面图、屋顶层平面图、立面图、1-1剖面图、楼梯首层平面图、楼梯二层平面图、楼梯三层平面图、门窗大样图、全套结构图、全套电气图、全套给排水图、建筑设计说明、构造做法表、楼梯剖面图、厨房、卫生间大样图、节点大样图、门窗大样图、门窗表、效果图。
设计功能：	一层：客厅、车库、门厅、2间卧室、餐厅、卫生间、厨房；二层：3间卧室、露台、3间卫生间、过厅、客厅上空；三层：起居室、露台、2间卧室、3间卫生间；
图纸数量：	施工图53张效果图1张

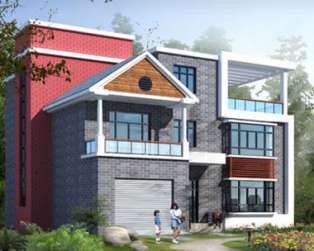

效果图与部分CAD施工图展示：

温馨提示：本站图纸如果用于建造房屋，为保证图纸和实际地质情况相吻合，以及建造安全，避免因为直接使用图纸问题造成的材料浪费或者返工，图纸务必请专业人士验证后，再进行使用！

如本站没有合适的图纸，可按照您的要求来进行设计；本团队拥有资深设计师，设计经验丰富，质量保证，价格从优！

详细参数

图纸属性
建筑层数	三层
结构形式	砖混结构
开间尺寸	15.24米
进深尺寸	16.34米
占地面积	249.02㎡
建筑面积	640.1㎡
建筑风格	现代风格
估算造价	约70万
